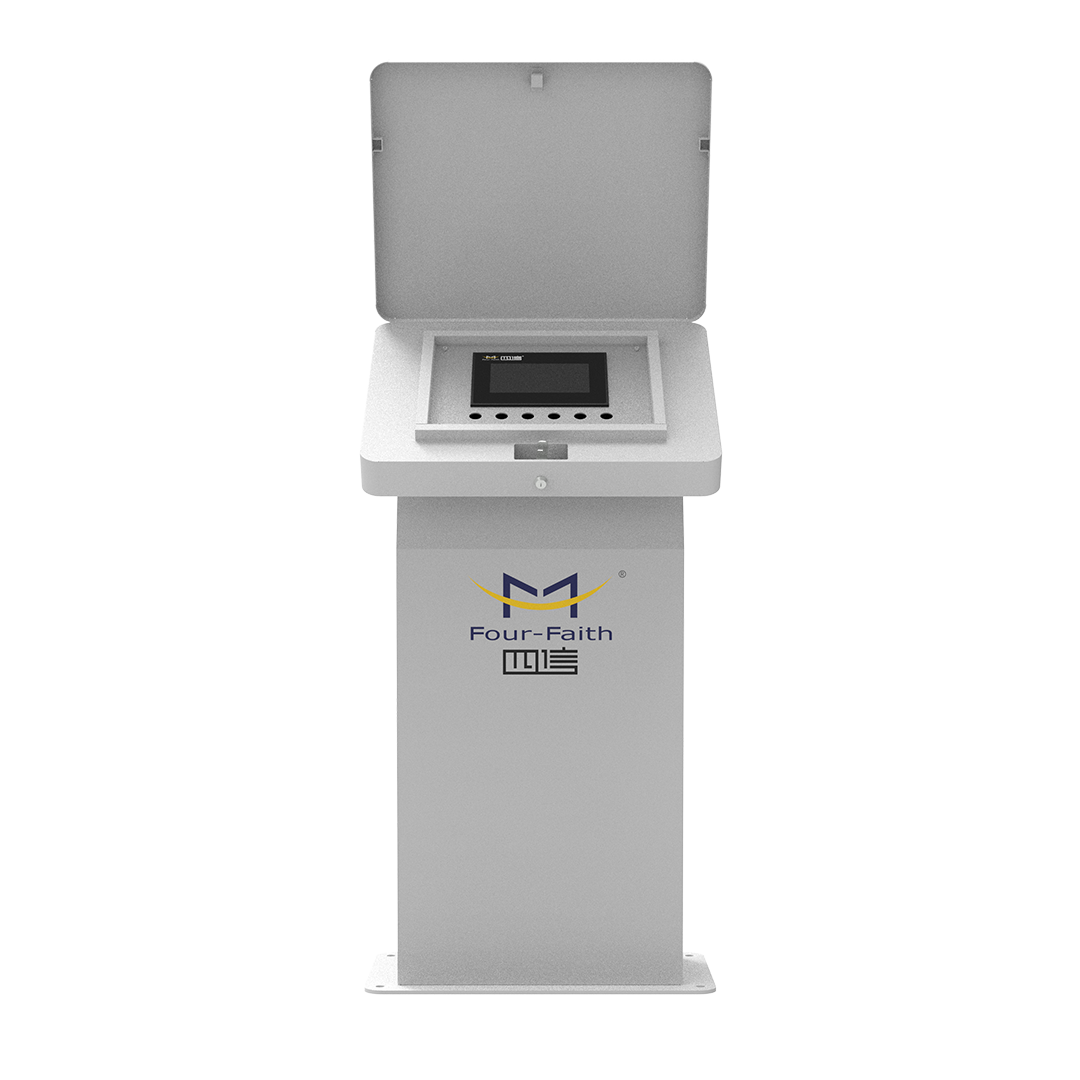

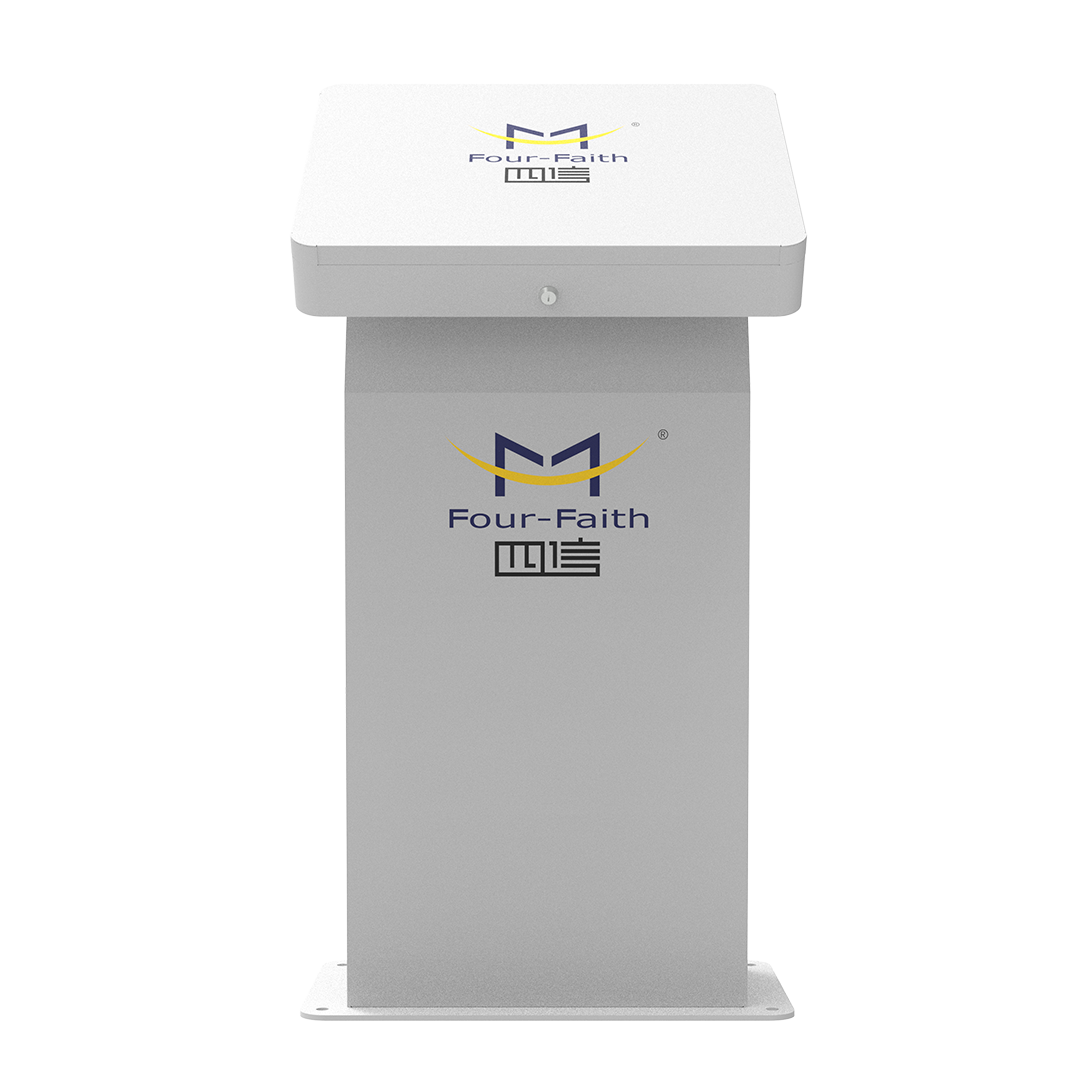

智能测控一体化闸门 F-IZC100

 测控一体化闸门智能测控一体化闸门一体化智能测控闸门

●  低功耗待机功能设计
●  兼容太阳能、市电供电
●  具备控制故障紧急电动启闭
●  精准控制功能
●  使用寿命长

申请样机咨询价格

　　测控一体化闸门是一款集水位采集、流量计算、图片视频采集、远程通讯、远程控制、本地控制于一体的闸门自动化、信息化测控设备，结合了闸门测控单元、太阳能供电系统、流量计量、触摸屏显示控制单元、远程传输系统、远程控制系统等功能，闸体启闭方式有：钢索式、螺杆式、齿条式、翻斗式等(默认钢索式)。

　　测控一体化闸门(F-IZC100)支持多类型的水位计、闸位计、行程开关等传感器，支持蓝牙APP本地操作，方便用户本地操作和查看;支持视频接入和无线视频传输，实现视频与闸门状态的联动抓拍以及视频召测功能，并支持视频字符叠加功能。

水文自动测报系统设备遥测终端机

水文自动测报系统设备基本技术条件

水文自动测报系统技术规范

水资源监测设备技术要求

水资源监测设备质量检验

水工钢闸门和启闭机安全检测技术规程

《水文监测数据通信规约》

《水资源监测数据传输规约》

	采用高性能工业级无线模块采用高性能工业级32位通信处理器宽电源输入(DC 9~24V) 闸门防护等级IP68设计，以避免闸板内部泥沙淤积，造成电机过载和闸板冻胀变形工作温度范围为-40~70℃，工作湿度范围为0~95%，能够满足野外无人值守工作环境要求
	具有片内片外双硬件看门狗设计，保证系统稳定采用完备的防掉线机制，保证数据终端永远在线电机驱动与检测功能，保证电机正常运行，防止电机过流过载 RS232/RS485接口电源和数据隔离 SIM/UIM卡接口内置15KV ESD保护电源接口内置反相保护和过压保护
	电源接口内置反相保护和过压保护标准RJ45网口支持视频网络球机的直接接入标准蓝牙协议，便于现场手机接入一体化设计，安装简便，易于维护
	内置 4G 全网通模块，解决信号覆盖问题，可以同时进行短信和网络数据的收发支持多中心并发，能够同时与 4 个服务器进行数据通信低功耗待机功能设计输出控制功能，5路三极管输出，可用于外部控制，最大负载电流200mA 视频采集功能，具有1路标准网口视频接入，实现视频的直播、定时拍摄、联动抓拍等完善的本地控制功能，10寸IPS全视角彩色电容式触摸屏操作，工作温度范围为-40℃~70℃。电机驱动与检测功能，设备可控制电机的正反转运行、调速，电流检测防止电流过载精准控制功能，根据闸门开度、过闸流量、闸后水位等多种方式自动调节闸门开启高度保护功能，针对常见的供电异常、通讯异常、水流砂石杂质等异常情况时，都能快速响应，启动保护机制，确保设备正常
	使用寿命长，门框采用高强度铝合金精制，表面硬质阳极处理，强度高、耐候性强;闸板采用蜂窝铝强度增强技术;传动部件采用优质结构钢表面镀铬处理，耐磨、防腐。止水采用硅橡胶密封，耐候性强，抗老化可达 30年之久;滑轨采用高耐磨性包衬，摩擦小，耐磨性高低功耗运行，闸板采用蜂窝铝轻量化技术，广泛运用于航天、高铁、建筑等领域，具有重量轻、强度高、无污染等特点，滑轨采用低摩擦系数材料。传动部分采用高精度齿轮传动，传动效率高，最大限度降低电能损耗安全可靠，所有机械强度安全系数均具备 5 倍余量，动力具备 4.5 倍余量;采用涡轮蜗杆式减速机，具有反向自锁功能、采用编码器计数、行程开关限位、安全开关断电控制，计量精度误差均低于 ±5% 止水设计，闸门支持静态止水和动态止水两种止水方式，可以根据现场工况设计不同止水方案，确保止水效果闸体采用高强度铝合金材质以及优化设计的蜗轮蜗杆结构，闸门尺寸最大可做到3.5m

应用于灌区信息化建设、智慧农业等领域。

技术参数

规格书

说明书

配套软件
